SRTM 等高线与水库模拟成果

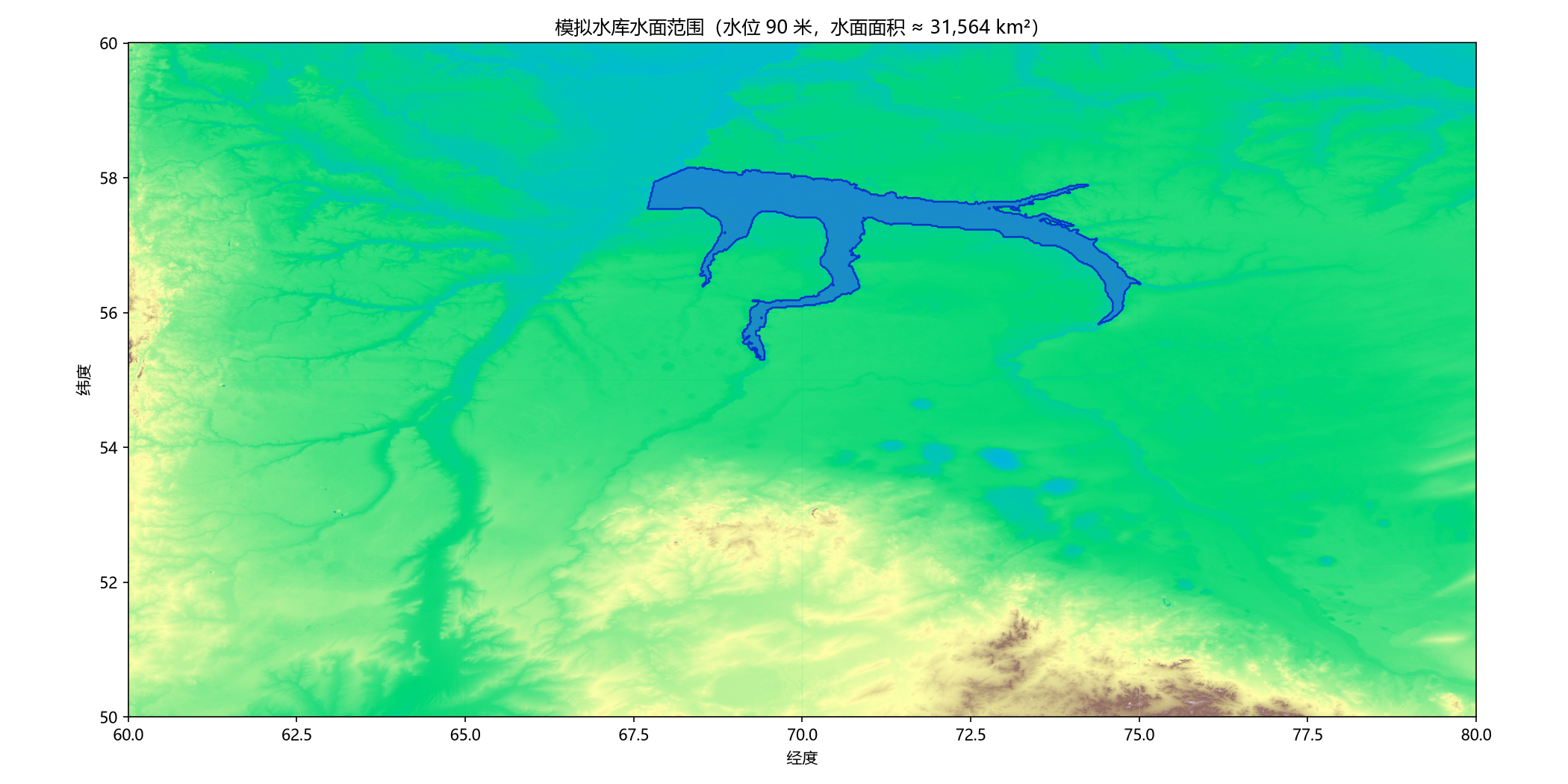

模拟水库水面范围

按手绘库区范围，将海拔低于 90 米的区域淹没。水面面积约 31,564 平方公里。

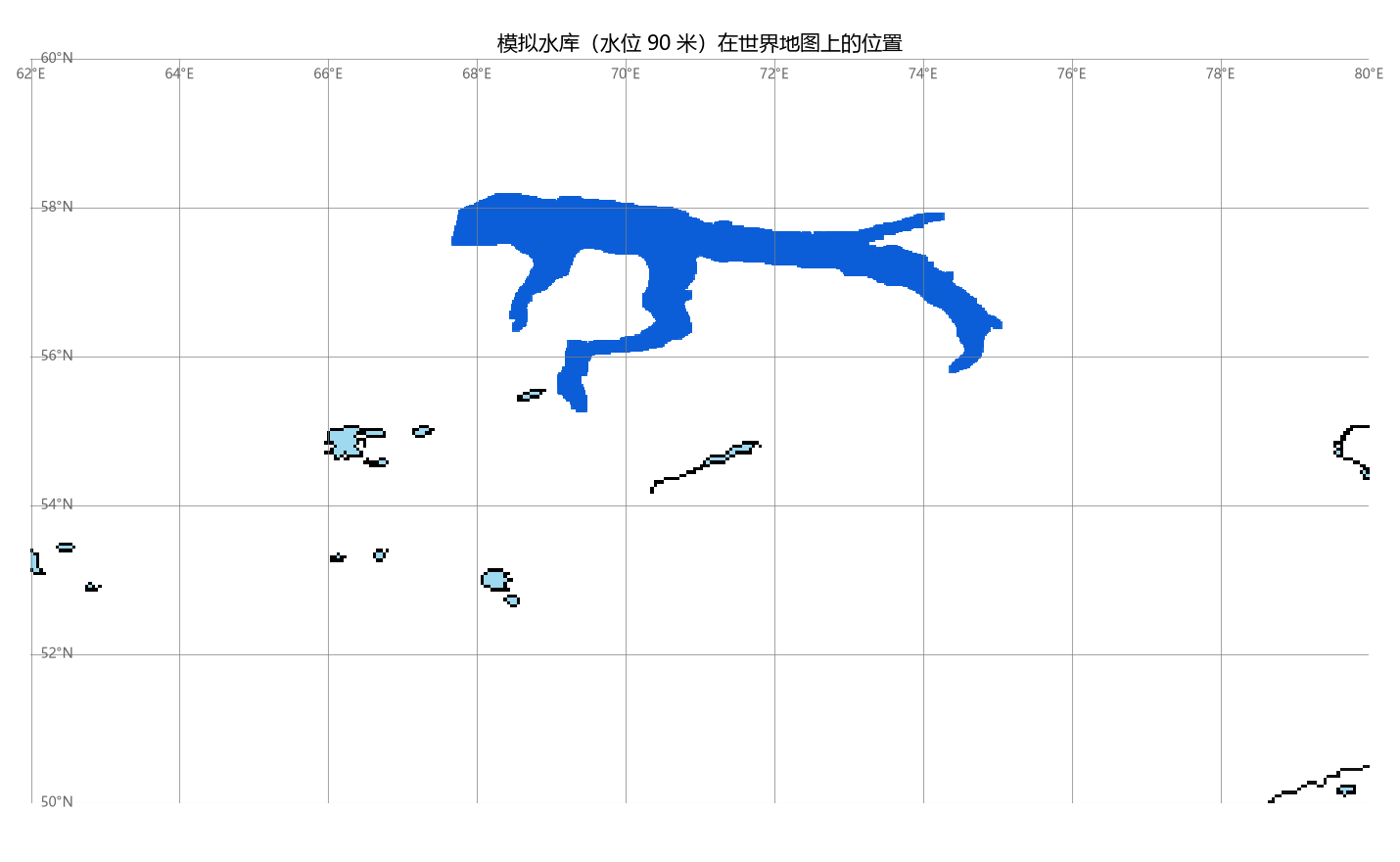

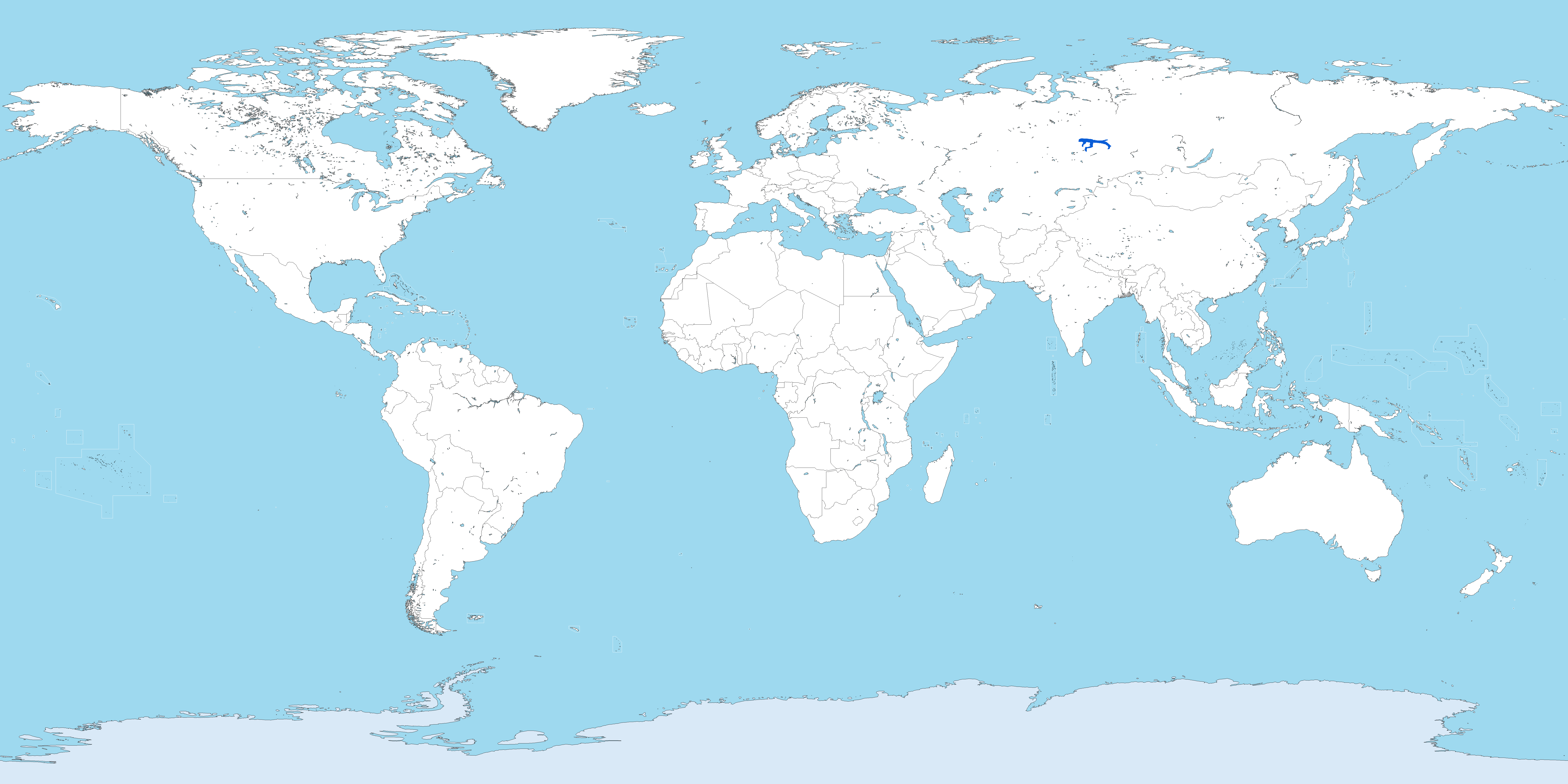

水库在世界地图上的位置

按比例（等距圆柱投影）投射到世界地图，位于 67.7–75.0°E，55.3–58.1°N（哈萨克斯坦以北）。

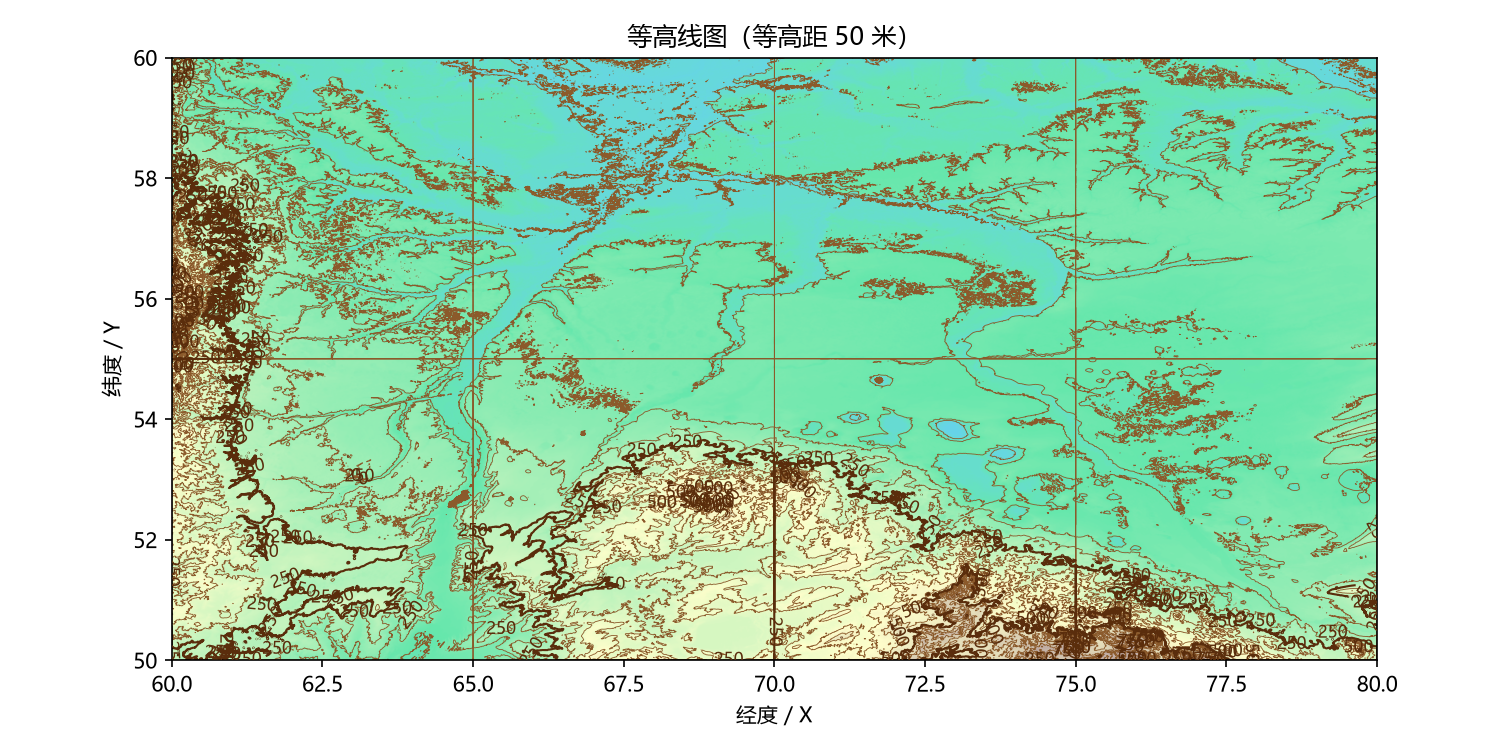

拼接等高线图

8 幅 SRTM 瓦片拼接为 24000×12000 像素大图，生成 50 米等高距等高线（计曲线每 250 米加粗）。

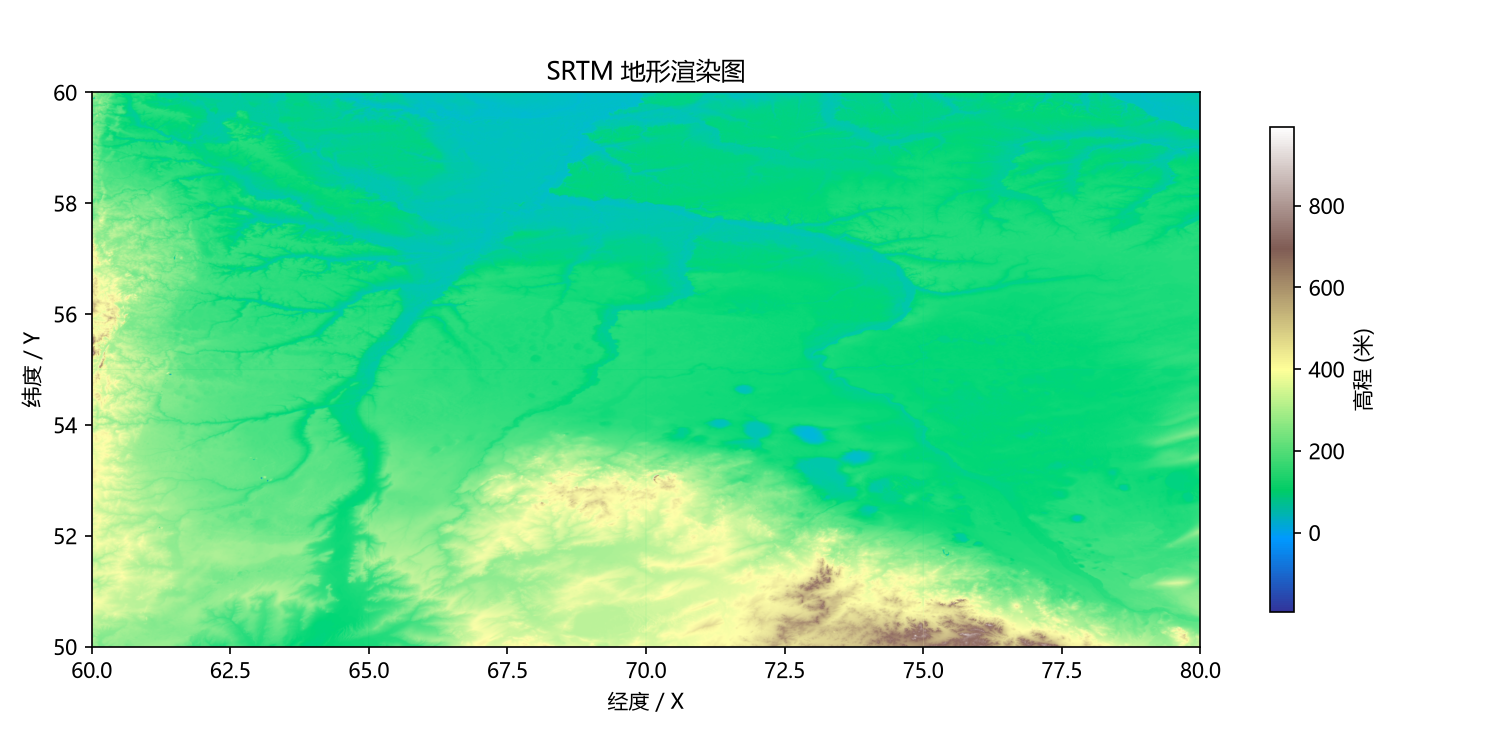

地形渲染图

山体阴影 + 高程着色，直观展示区域地形起伏与河流水系。

数据说明

数据源 SRTM v4.1 分辨率约 90 米 投影 等距圆柱 水位 90 米

水库范围为基于 SRTM 90 米分辨率数据的示意性模拟，仅作参考；精确库容与淹没分析需更高精度 DEM 与实测坝址、坝高做水文计算。
